카티아 측정 및 필렛R값 초과할 때의 옵션

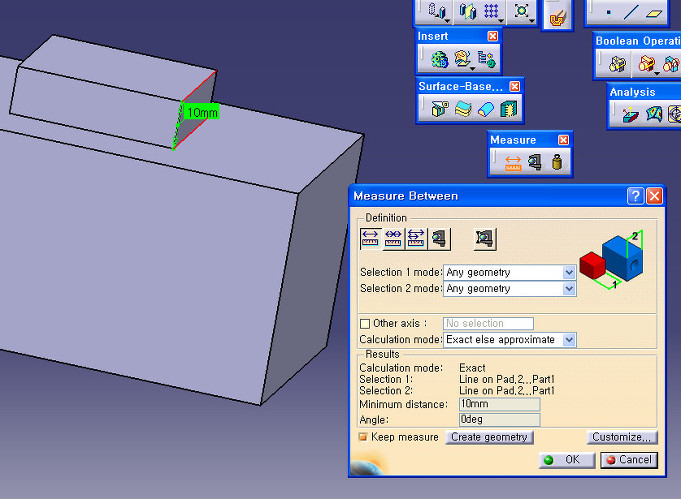

 높이를 재고자 할 때 측정의 자를 클릭 후

 포인트 또는 선과 선을 클릭하면 치수를 잴 수 있으며, 아래쪽의 Keep measure에 체크를 하면 화면상에서 유지할 수 있다.

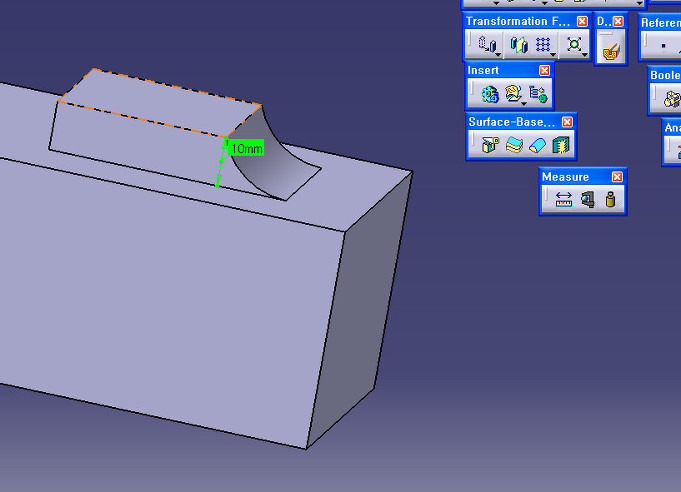

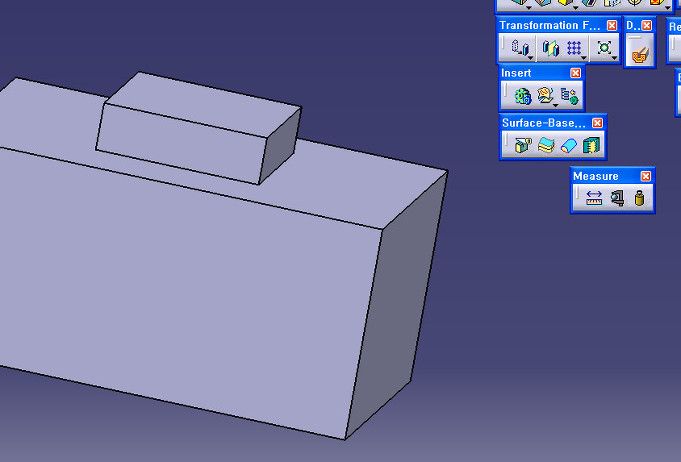

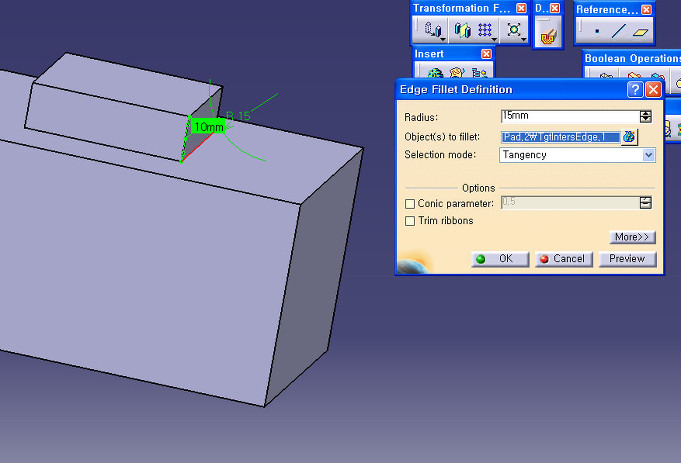

아래와 같이 높이가 10일 때 필렛을 15로 주게 되면...

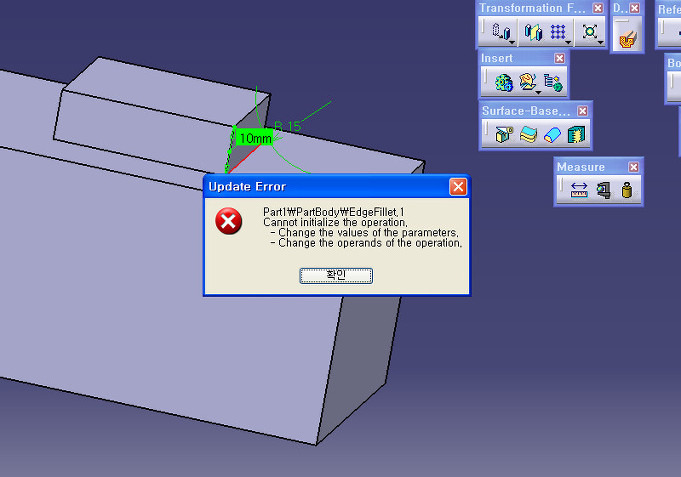

 이렇게 에러메시지가 뜬다.

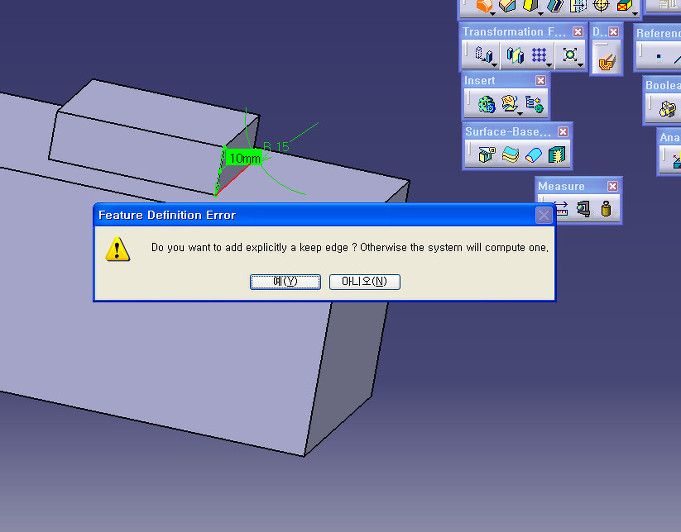

 이 때 나타나는 메시지는 엣지가 초과하지 않게 유지하면서 필렛을 할 수 있게 끔 유지할 선을 선택하라는 것임.

 보라색 선을 클릭하고.

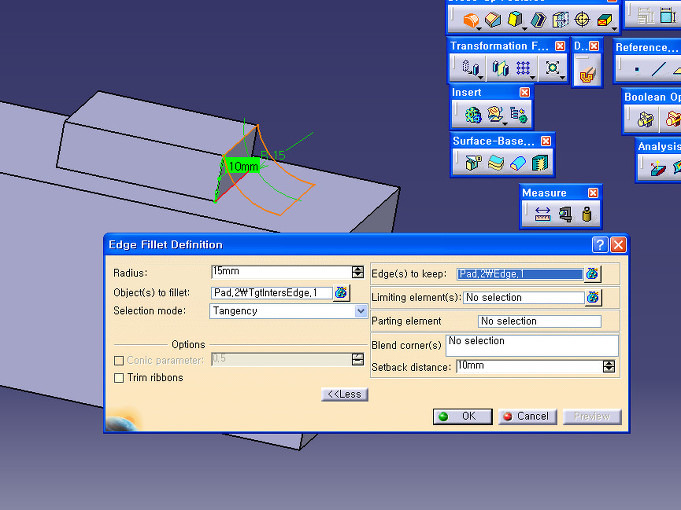

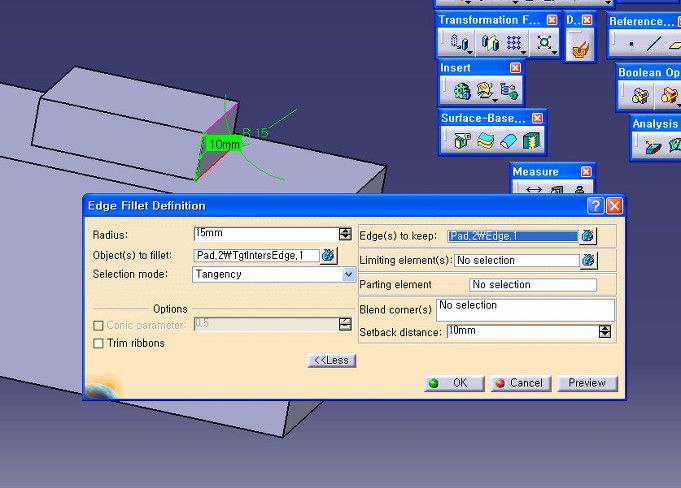

 미리보기하면 아래쪽 면으로 필렛을 주는 것을 확인할 수 있다.

 필렛 옵션시 유용한 부분임.
